PE-RT Ⅱ型耐热聚乙烯预制直埋保温管
PE-RT Ⅱ型耐热聚乙烯预制直埋保温管

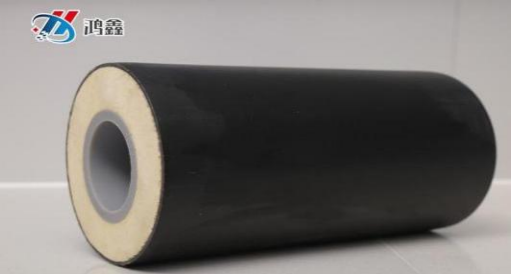

PE-RT Ⅱ型耐热聚乙烯预制直埋保温管从里到外分三层结构：

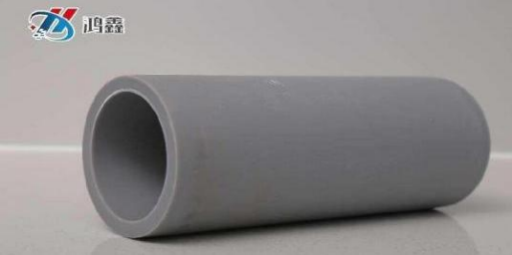

【工作管层】
采用 PE-RT Ⅱ型塑料管材。PE-RT Ⅱ型材料具有优异的耐温性能、抗冲击性能和长期的稳定性。
【保温层】
主要作用是减少热量散失，提高管道的保温效果，降低能源损耗。
聚氨酯泡沫具有良好的闭孔结构，吸水率低，保温性能优良。
【外护管层】
一般使用高密度聚乙烯（HDPE）材料。
它能够有效地保护保温层和工作管免受外界的物理损伤、化学侵蚀以及水分的侵入。
高密度聚乙烯具有良好的机械强度和耐老化性能。
在城市集中供热二级三级管网中，PE-RT Ⅱ型复合塑料预制直埋保温管的工作管层能够在 70℃的热水环境下长期稳定运行；保温层的聚氨酯泡沫将热损失控制在较低水平，保证了能源的高效输送；外护管层的 HDPE 则在复杂的地下环境中，抵御了土壤压力、地下水和化学物质的侵蚀，确保了管道系统的安全可靠运行。
这种独特的三层结构设计，使 PE-RT Ⅱ型复合塑料预制直埋保温管成为一种高效、节能、耐用的热力输送管道。

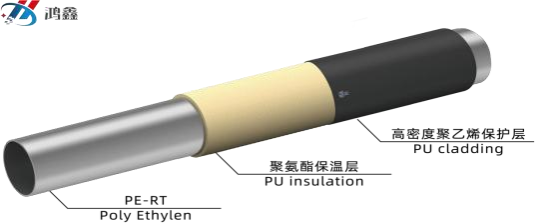

PE-RT Ⅱ型耐热聚乙烯预制直埋保温管结构图
一、良好的柔韧性
受结构特点的影响，PERT‖耐热聚乙烯管材通常都具有很高的柔韧度，不仅能够轻易进行弯曲，盘卷，同时在弯曲状态下，其外部应力也能够被分散到管材的各个部位上，基本不会出现应力集中的情况。凭借这一特点，PERT‖耐热聚乙烯管材铺设十分简单，方便，施工人员只需按照管道线路长度要求及管材质量要求准备足够的耐热聚乙烯管材即可，极大地提高管道铺设施工效率。另外，由于PERT‖耐热聚乙烯管材能够长期保持弯曲，小管盘卷状态而不会损坏，因此铺设时管材浪费现象很少出现，这对于施工成本控制有着很大的帮助。
二、长期热稳定性
PERT‖耐热聚乙烯管材作为供热二级网三级网常用管材，用于输送热水，其长期热稳定性是非常好的。常规管材在长期接触热水且处于高温环境的情况下，通常都会出现热老化现象，具体可表现为拉伸屈服强度下降，断裂标称应变就降低，这样就很容易导致管道损坏。而PERT‖耐热聚乙烯管材长期运行温度可达70°C，偶然峰值90°C，对于二级网、三级网使用非常合适，其断裂标称应变也能够保持在较高水平，拉伸屈服强度则会有所增加，这正是耐热聚乙烯管材具有长期热稳定性的表现。
三、可回收性
从加工过程上来看，PERT‖耐热聚乙烯管材的加工流程虽然比较复杂，但并未添加任何有毒助剂，这使得PERT‖耐热聚乙烯管材具有良好的可回收性，在废弃后仍可以回收加工并进行其他产品再利用，不仅不会对环境造成污染，同时还可以实现资源的有效节约。
公称外径 | 工作管壁厚MM | 最小保温层厚度 | |||
（MM） | S8/SDR17 | S6.3/SDR13.6 | S5/SDR11 | S4/SDR9 | （MM） |
25 | -- | -- | 2.3 | 2.8 | 15 |
32 | -- | -- | 2.9 | 3.6 | |
40 | -- | -- | 3.7 | 4.5 | |
50 | -- | -- | 4.6 | 5.6 | |
63 | -- | -- | 5.8 | 7.1 | |
75 | -- | -- | 6.8 | 8.4 | 20 |
90 | 5.4 | 6.7 | 8.2 | 10.1 | |
110 | 6.6 | 8.1 | 10.0 | 12.3 | |
125 | 7.4 | 9.2 | 11.4 | 14.0 | 25 |
140 | 8.3 | 10.3 | 12.7 | 15.7 | |
160 | 9.5 | 11.8 | 14.6 | 17.9 | |
180 | 10.7 | 13.3 | 16.4 | 20.1 | 30 |
200 | 11.9 | 14.7 | 18.2 | 22.4 | |
225 | 13.4 | 16.6 | 20.5 | 25.2 | |
250 | 14.8 | 18.4 | 22.7 | 27.9 | 35 |
280 | 16.6 | 20.6 | 25.4 | 31.3 | |
315 | 18.7 | 23.2 | 28.6 | 35.2 | 40 |
355 | 21.1 | 26.1 | 32.2 | 39.7 | |
上述规格和其他规格均可结合客户需求进行定制 | |||||
3 图片
产品主要性能指标 | 招标人要求 | 投标人达到的要求 | 评定 |
外护层 | |||
密度 kg/m3 | >940 | 942.8 | 合格 |
拉伸屈服强度 MPa | ≥19 | 19.7 | 合格 |
导热系数 W/m ·k | ≤0.43（50℃) | 0.32 | 合格 |
断裂伸长率 % | ≥350 | 516 | 合格 |
纵向回缩率 % | ≤3；不应出现裂纹 | 1.21 | 合格 |
长期机械性能 | >2000h（80℃ , 4.0MPa） | 通过 | 合格 |
炭黑含量 % | 2.5±0.5 | 2.4 | 合格 |
热稳定性（210℃) min | ≥20 | 32 | 合格 |
炭黑弥散度 μm | ≤100 | 符合 | 合格 |
熔体流动速率变化率 % | 与原材料的变化率≤30 | 8.07 | 合格 |
耐环境应力开裂 h | >300h | 通过 | 合格 |
聚氨酯保温层 | |||
密度 kg/m3 | ≥60 | 62.4 | 合格 |
闭孔率 % | ≥90 | 91 | 合格 |
抗压强度 MPa | ≥0.3 | 0.32 | 合格 |
导热系数 W/m ·k | ≤0.033（50℃) | 0.032 | 合格 |
吸水率 % | ≤10 | 6.18 | 合格 |
泡孔平均尺寸 mm | ≤0.5 | 符合 | 合格 |
组合成品管 | |||
蠕变性能 | 符合 GB/T 40402-2021 | 符合 | 合格 |
外护管外径增大率 % | 符合 GB/T 40402-2021 | 符合 | 合格 |
轴线偏心距 | 符合 GB/T 40402-2021 | 符合 | 合格 |
轴向剪切强度 N/mm2 | 符合 GB/T 40402-2021 | 符合 | 合格 |
抗冲击性能 | 符合 GB/T 40402-2021 | 符合 | 合格 |
